L’UPS Legrand modello Whad HE 3000 è un gruppo di continuitàcon tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 3.000 VA 3.000 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano, dimensionate per garantire un’autonomia minima di 12 minuti all’80% del carico.
Il raddrizzatore dell’UPS è costituito da un circuito di controllo eregolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:correggere automaticamente il fattore di potenza del carico per
riportarlo ad un valore >0,99 già con carico applicato in uscita pari
all’ 20% del carico nominale
assicurare una distorsione armonica totale della corrente d’ingresso
THDIin < 3% senza l’aggiunta di filtri o componenti supplementar
Il circuito di bypass è progettato e realizzato conformemente a quanto di seguito descritto:
Commutatore elettromeccanico
Logica di comando e di controllo gestita da microprocessore che
provvede a:
trasferire automaticamente il carico direttamente sulla rete
primaria senza interruzione dell’alimentazione, al verificarsi delle
condizioni di sovraccarico, sovratemperatura, tensione continua
fuori delle tolleranze ed anomalia inverter;
ritrasferire automaticamente il carico da rete primaria a linea
inverter, senza interruzione dell’alimentazione, al ripristino delle
condizioni normali del carico;
se la rete primaria e l’inverter non sono sincronizzati il bypass
dovrà essere disabilitato.
Al fine di salvaguardare le batterie dai danni derivanti dalle scariche
profonde, la soglia di tensione di batteria minima consentita varia
automaticamente in funzione del carico applicato (impostazione di
default), pur concedendo all’utente la possibilità di selezionare una
gestione a soglie di tensione fisse.
Un software di diagnostica e shutdown (UPS Communicator), se opportunamente installato in un PC collegato all’UPS, consente di accedere a tutti i dati di funzionamento, effettuare regolazioni e impostazioni delle funzioni speciali e controllare lo shutdown dei
sistemi operativi Windows e Linux.
Un software opzionale (UPS management software) consente lo shutdown gerarchico multiserver e la gestione dell’UPS in remoto per qualunque sistema operativo in rete eterogenea (Windows, Novell, Linux e i più diffusi Unix).
Whad HE è gestito da microprocessore ed è in grado di visualizzare tramite un pannello di controllo a LED allarmi e modalità di funzionamento come di seguito descritto

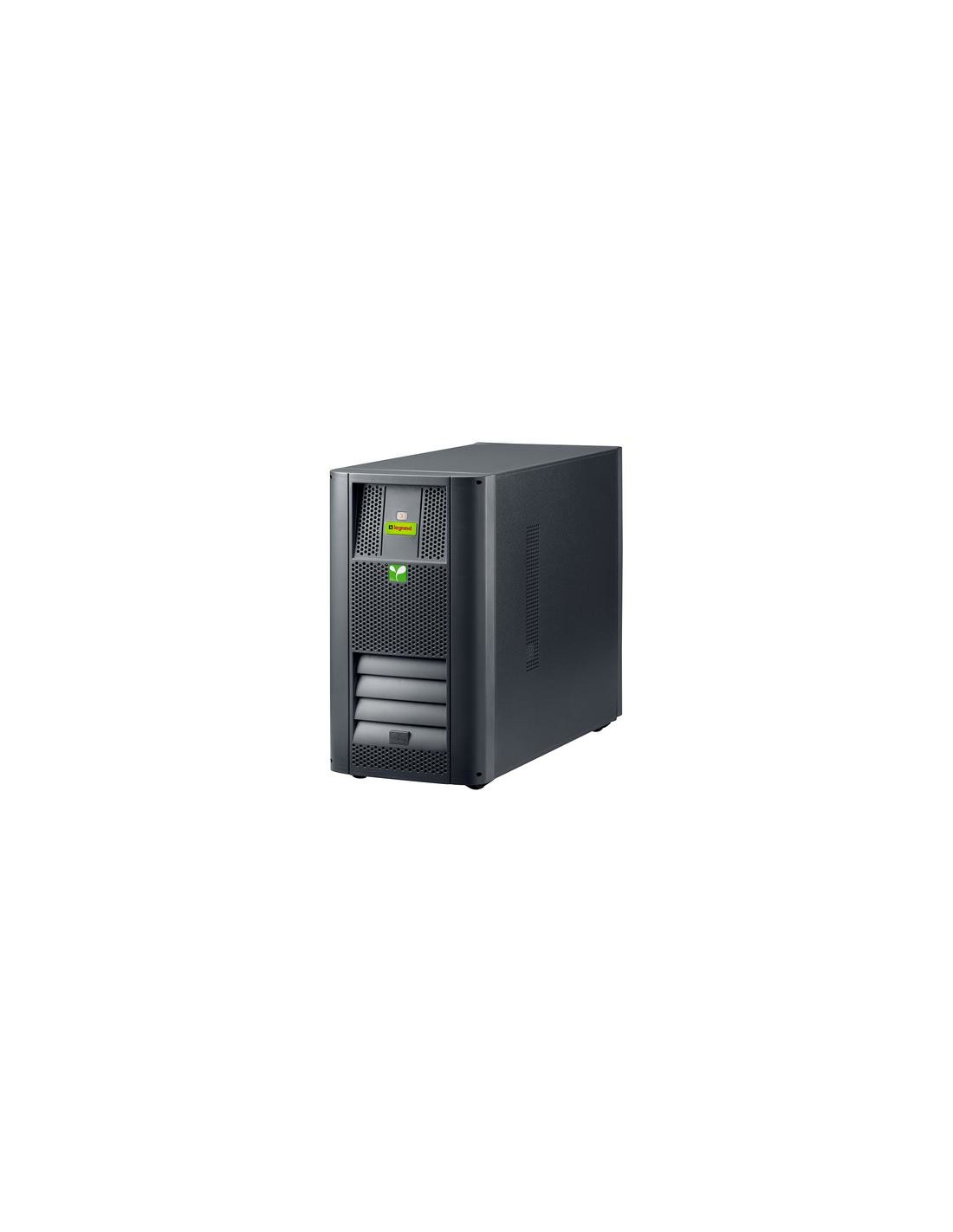

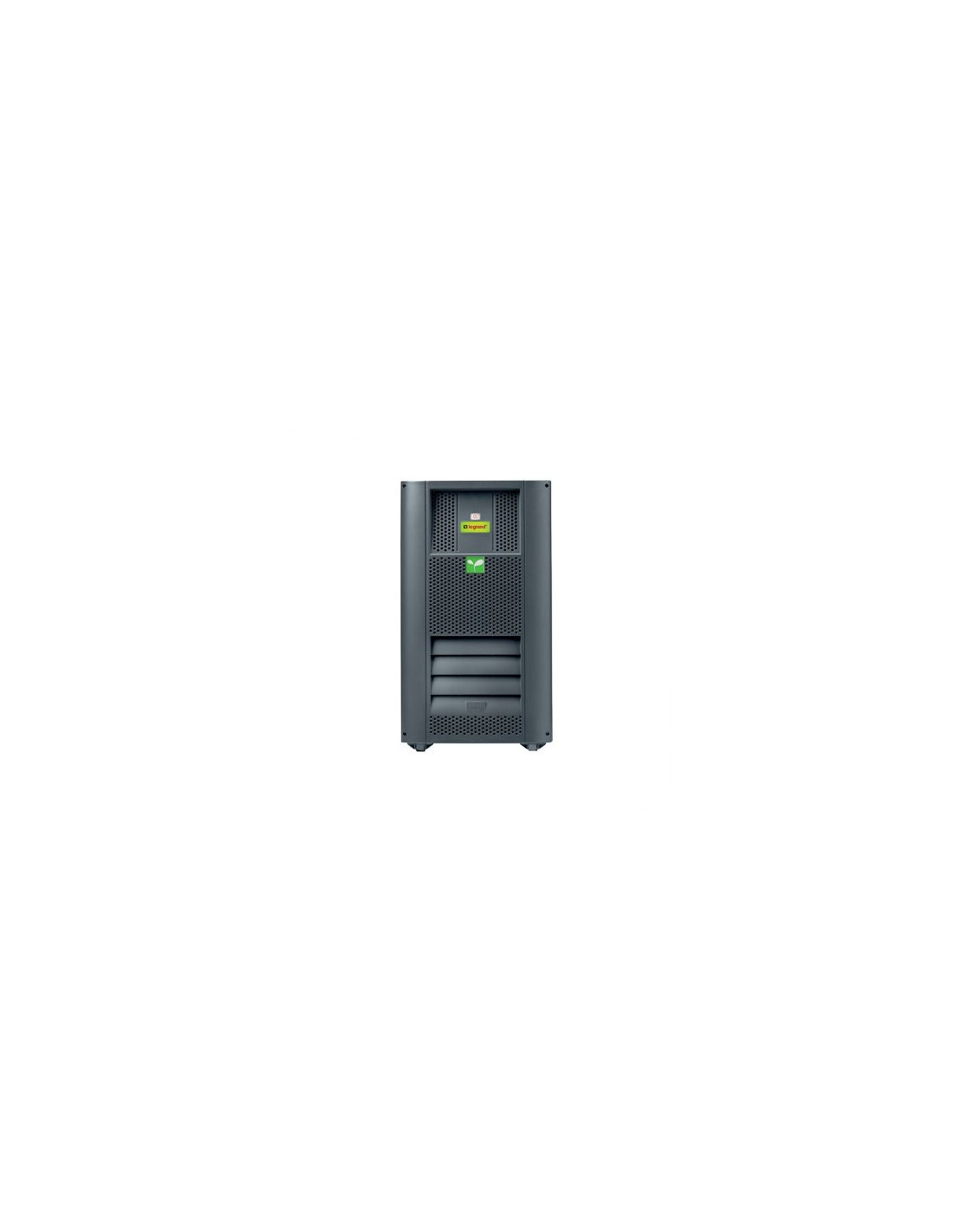

Legrand Whad HE 3000. Topologia UPS: Doppia conversione (online), Potenza in uscita: 3 kVA, Potenza in uscita: 3000 W. Tipo interfaccia seriale: RS-232. Tecnologia batteria: Acido piombo (VRLA), Capacità della batteria: 9 Ah, Voltaggio della batteria: 12 V. Fattore di forma: Compatta, Colore del prodotto: Nero, Codice di protezione internazionale (IP): IP21. Larghezza: 268 mm, Profondità: 613 mm, Altezza: 482 mm
| Caratteristiche |
| Topologia UPS | Doppia conversione (online) |
| Potenza in uscita | 3 kVA |
| Potenza in uscita | 3000 W |
| Forma d'onda | Sinusoidale |
| Tensione operativa in entrata (min) | 110 V |
| Tensione operativa in entrata (max) | 230 V |
| Frequenza di ingresso | 50/60 Hz |
| Tensione di uscita (max) | 230 V |
| frequenza output | 50/60 Hz |
| Efficienza | 94% |
| Fattore di potenza | 0,99 |
| Fattore di cresta | 3.5:1 |
| Emissione acustica | 40 dB |
| Connettività |
| Interfaccia seriale | Sì |
| Tipo interfaccia seriale | RS-232 |
| Porta RS-232 | 1 |
| Batteria |
| Tecnologia batteria | Acido piombo (VRLA) |
| Capacità della batteria | 9 Ah |
| Voltaggio della batteria | 12 V |
| Numero di batterie | 9 |
| Design |
| Fattore di forma | Compatta |
| Colore del prodotto | Nero |
| Codice di protezione internazionale (IP) | IP21 |
| Condizioni ambientali |
| Intervallo temperatura di funzionamento | 0 - 40 °C |
| Range di umidità di funzionamento | 20 - 80% |
| Dimensioni e peso |
| Larghezza | 268 mm |
| Profondità | 613 mm |
| Altezza | 482 mm |
| Peso | 53 kg |
