In grado di fornire high availability di livello aziendale, ES1686dc Enterprise ZFS NAS è dotato di processori Intel® Xeon® D, controller dual active, memoria DDR4 ECC fino a 512 GB, SAS 12Gb/s e ZFS per supportare la gestione volume logica. ES1686dc esegue l'ultimo sistema operativo QES 2.1.0 che supporta un numero quasi illimitato di snapshot, SnapSync, deduplicazione dati a livello di blocco e compressione dati in linea. ju Che sia utilizzato come server file, server di virtualizzazione, VDI, data center di medie dimensioni, streaming video, archivio per la sorveglianza e con un efficiente backup e ripristino dei file, ES1686dc, flessibile e dotato di opzioni dual CPU e dual OS, è la soluzione ideale.
High availability active-active con efficienza di archiviazione ottimale
Nell'architettura dei sistemi di archiviazione active-active, entrambi i controller sono in grado di fornire una gamma completa di servizi, differente dall'architettura Active-Standby dei sistemi a controller singolo. L'architettura active-active non presenta lo svantaggio delle risorse di computing idle. Per sfruttare le potenzialità dell'architettura del controller active-active ES1686dc, si consiglia di creare più storage pool e di distribuirne la proprietà fra entrambi i controller. In questo modo si ottiene un output contemporaneo da entrambi i controller per un migliore bilanciamento del carico.
Sistema con singolo controller active-standby
Con due sistemi HA, si paga il doppio del prezzo e si ottiene uno sbilanciamento del carico, in quando i carichi di lavoro sono elaborati solo nel sistema attivo. Un'interruzione di potenza potrebbe causare la perdita di dati, mentre la disconnessione di rete invaliderebbe l'architettura HA.
Sistema dual controller active-active
Entrambi i controller di ES1686dc possono sostenere il traffico, insieme con la protezione Copy-To-Flash da guasti all'alimentazione e all'interfaccia SAS a doppio percorso. Oltre a mantenere le risorse di calcolo, è fornito anche un servizio di archiviazione high-availability, continuo e ad alta velocità tramite dei protocolli di comunicazione quali SMB, NFS e iSCSI.
Il dual-controller Intel® Xeon® D garantisce un servizio high availability e anti-guasti
Alimentato da due processori Intel® Xeon® D, ES1686dc presenta un controller dual active-active in grado di fornire operazioni di failover/failback, grazie al take over rapido del controller di standby in caso di guasto di uno dei controller. Sono inclusi anche alimentatori hot-swap ridondanti e ventole di raffreddamento per fornire alle aziende una high availability con tempi di inattività quasi pari a zero. ES1686dc si collega all'alloggiamento JBOD (EJ1600 v2) grazie al design mini-SAS a doppio percorso per sostenere operazioni continue anche se il cavo JBOD è disconnesso. Progettato intorno alla ridondanza, ES1686dc è la migliore realizzazione di archiviazione aziendale affidabile per attività e produttività critiche per la mission aziendale.
Tecnologia cache multilivello con lettura e scrittura
ES1686dc supporta contemporaneamente la cache di lettura della memoria principale (L1 ARC), la cache di lettura secondaria SSD (L2 ARC) e la cahce di scrittura di memoria (ZFS Intent Log) per soddisfare le esigenze di prestazioni delle varie applicazioni aziendali.
Fino a 512 GB di memoria principale
Ogni controller presenta otto slot RDIMM, che consentono un massimo di 512 GB di memoria.
Cache M.2 SSD
Due slot M.2 SSD (supporto di PCIe Gen3 x4 o SSD SATA 6Gb/s) forniscono la cache SSD per aumentare le prestazioni IOPS.
La cache NVRAM riduce il rischio di perdita dei dati della cache di scrittura
In caso di interruzioni di alimentazione impreviste, il sistema potrà scrivere i dati dalla DRAM protetta da batteria al M.2 SSD tramite Copy To Flash (C2F) per assicurare che i dati non vengano persi.
Espansione PCIe per reti ad alta velocità da 40GbE
ES1686dc fornisce due slot PCIe Gen3 x8 connessi alla CPU, consentendo di installare schede di rete da 10GbE/40GbE, alla velocità della luce, per migliorare virtualizzazione, streaming multimediale e altre applicazioni esigenti in termini di larghezza di banda. L'installazione delle NIC Mellanox® Smart aggiunge altro supporto a iSER per ottenere migliori prestazioni di virtualizzazione VMware®. È anche possibile installare una scheda di espansione QM2 (QM2-4P-384) to add four additional M.2 2280 PCIe NVMe SSD slots to burst reading performance with SSD caching, or a SAS expansion card (SAS-12G2E) for connecting up to seven 16-bay EJ1600 v2 expansion enclosures to seamlessly expand the potential storage capacity over 1PB, with unprecedented performance of up to 48Gbps per host connection.
NAS dual controller: Elevata affidabilità ed elevata disponibilità
“Affidabilità” è la priorità per le applicazioni critiche per la mission aziendale. ES1686dc adotta controller dual active-active in grado di fronire la più affidabile archiviazione IT aziendale.
Sfrutta l'adattatore unità da 6Gbps SAS a SATA
Sebbene gli SSD SATA 6Gb/s forniscano elevate prestazioni e archiviazione affidabile, la mancanza di un supporto dual-port non li rende adatti agli ambienti con dual-controller. L'adattatore QDA-SA è stato concepito per NAS QNAP Enterprise ZFS e consente di usare una unità SATA 6Gb/s in un vano unità SAS da 3,5", consentendo di espandere la capacità di archiviazione con convenienti unità SATA. Installando una unità SATA con QDA-SA nel dual-controller ES1686dc, l'unità SATA potrà condividere i vantaggi del dual port SAS per garantire un ambiente di archiviazione high-availability e tollerante ai guasti.
QES 2.1.0: Basato su ZFS e ottimizzato per tutte le prestazioni flash
ES1686dc è dotato del sistema operativo QES (QNAP Enterprise Storage) 2.1.0 basato sul semplice ed efficiente kernel FreeBSD e il file system ZFS che vanta anni di comprovata affidabilità per applicazioni aziendali high-end. QES 2.1.0 non solo fornisce un'affidabile protezione dati, ripristino e funzioni di livello aziendale, ma è anche ottimizzato per l'archiviazione flash ed è in grado di fornire straordinarie prestazioni per array di archiviazione all-flash, consentendo di accelerare servizi fondamentali per la mission e di eliminare le difficoltà negli ambienti VDI. QES 2.1.0 è dotato anche di funzionalità QoS (Quality of Service) che garantiscono solide prestazioni di archiviazione principale in ambienti multi-applicazione. Continuando la stessa esperienza utente con l'intuitivo sistema operativo QTS, QES fornisce agli utenti business una facile curva di apprendimento per velocizzare l'implementazione nelle infrastrutture IT.
Potenziale SSD svelato: conveniente e flessibile con le massime prestazioni
QES 2.1.0 è caratterizzato dall'esclusivo algoritmo Write Coalescing di QNAP, che ottimizza ulteriormente le prestazioni all-flash in ZFS, fornendo una soluzione all-flash molto conveniente per la gestione dei dati di livello aziendale e dei servizi fondamentali per la mission.
Deduplicazione e compressione per massimizzare le prestazioni di archiviazione VDI.
Negli ambienti VDI n cui può essere presente oltre il 90% di dati duplicati da immagini OS e applicazioni distribuiti su desktop virtuali, ES1686dc, alimentato da QES, fornisce alle aziende la più conveniente piattaforma desktop virtuale remota e il warehousing di informazioni fondamentali per la mission.
Deduplicazione dati inline
La deduplicazione dati basata su blocco ottimizza l'uso dell'archiviazione e riduce notevolmente i requisiti della capacità di archiviazione.
Compressione in linea
Comprime le dimensioni dei dati per ridurre i carichi di lavoro I/O di archiviazione per ottenere migliori prestazioni. In VDI, i desktop virtuali deduplicati sono facilmente sottoposti a cache per ottenere prestazioni desktop virtuali ottimali.
Compressione in linea
Utile in particolare per aumentare l'efficienza d'uso dell'archiviazione SSD quando vengono generati dati altamente ripetitivi o file di piccole dimensioni in gruppo (es. registri di transazioni di banche o per e-commerce). Fornisce la massima efficienza di costo per i sistemi di archiviazione all-flash.
L'integrità automatica garantisce integrità e affidabilità
Progettato con un focus sull'integrità dei dati, un aspetto fondamentale della sicurezza dell'archiviazione e la sua affidabilità, ES1686dc basato su QES utilizza i checksum end-to-end per rilevare e correggere dati silent danneggiati da difetti hardware, bug nei firmware o errori di metadati. Se vengono rilevate delle violazioni all'integrità, QES ripara automaticamente i danni utilizzando i dati dell'altro mirror prima che i dati siano passati alle applicazioni.
Backup remoti ottimizzati con snapshot quasi illimitate e SnapSync
ES1686dc supporta fino a 65.535 snapshot per iSCSI LUN e cartelle condivise (se 1 snapshot viene creata ogni ora, 24 snapshot al giorno, quindi sarà possibile creare fino a 7 anni di snapshot senza doverne eliminare alcuna) e replica le snapshot su server remoti utilizzando la funzione SnapSync di livello blocco. In caso di errore principale del sito, SnapSync aiuterà le aziende a riprendere i servizi essenziali nel più breve tempo possibile.
Creare backup VMware/Windows per applicazioni VSS-Aware con QNAP Snapshot Agent
QNAP Netbak Replicator è un software di backup facile da usare e compatibile con VSS, che consente alle aziende di creare backup completi nei centri dati e in ambienti di virtualizzazione senza necessità di altri software. Per creare un QNAP Snap Agent e un ambiente operativo VSS Hardware Provider, tutte le applicazioni (incluse VSS Service, Requestor, Provider e QNAP Snap Agent) sono distribuite con applicazioni VSS-Aware nello stesso server, e i requisiti minimi sono solo un ES1686dc e un server per renderlo operativo.
Compatibile con VMware, Microsoft e Citrix virtualization, supporta iSER
ES1686dc supporta VMware® vSphere® 6.5, Windows Server® 2016 e Citrix XenServer® 7.0 per la distribuzione flessibile e la gestione negli ambienti di virtualizzazione. Inoltre, supporta VMware® VAAI e Microsoft® ODX per aumentare le prestazioni mediante il caricamento server offload per server ESXi® e Hyper-V® rispettivamente. Anche il plugin QNAP vSphere Client, il plugin Web e il provider QNAP SMI-S sono supprotati per aumentare l'efficienza delle operazioni e la gestione nelle applicazioni di virtualizzazione. ES1686dc e il server VMware® ESXi installati con Mellanox® Smart NIC che supportano iSER, possono acquisire i vantaggi iSER per i carichi di lavoro di CPU offload con migliori prestazioni di virtualizzazione VMware®.
QES è OpenStack Ready per l'esplorazione dei servizi cloud aziendali out-of-the-box
QES supporta i servizi di condivisione file OpenStack® Cinder e Manila. Con QNAP Cinder Driver, ES1686dc è in grado di fornire lo spazio di archiviazione a livello di blocco per le macchine virtuali. Non solo accelera la distribuzione delle macchine virtuali e migliora l'efficienza di accesso all'immagine della macchina virtuale tramite iSCSI, ma è anche più semplice per l'integrazione in piatteforme di archiviazione cloud commerciali, fornendo alle aziende una soluzione flessibile, facile ed economica.

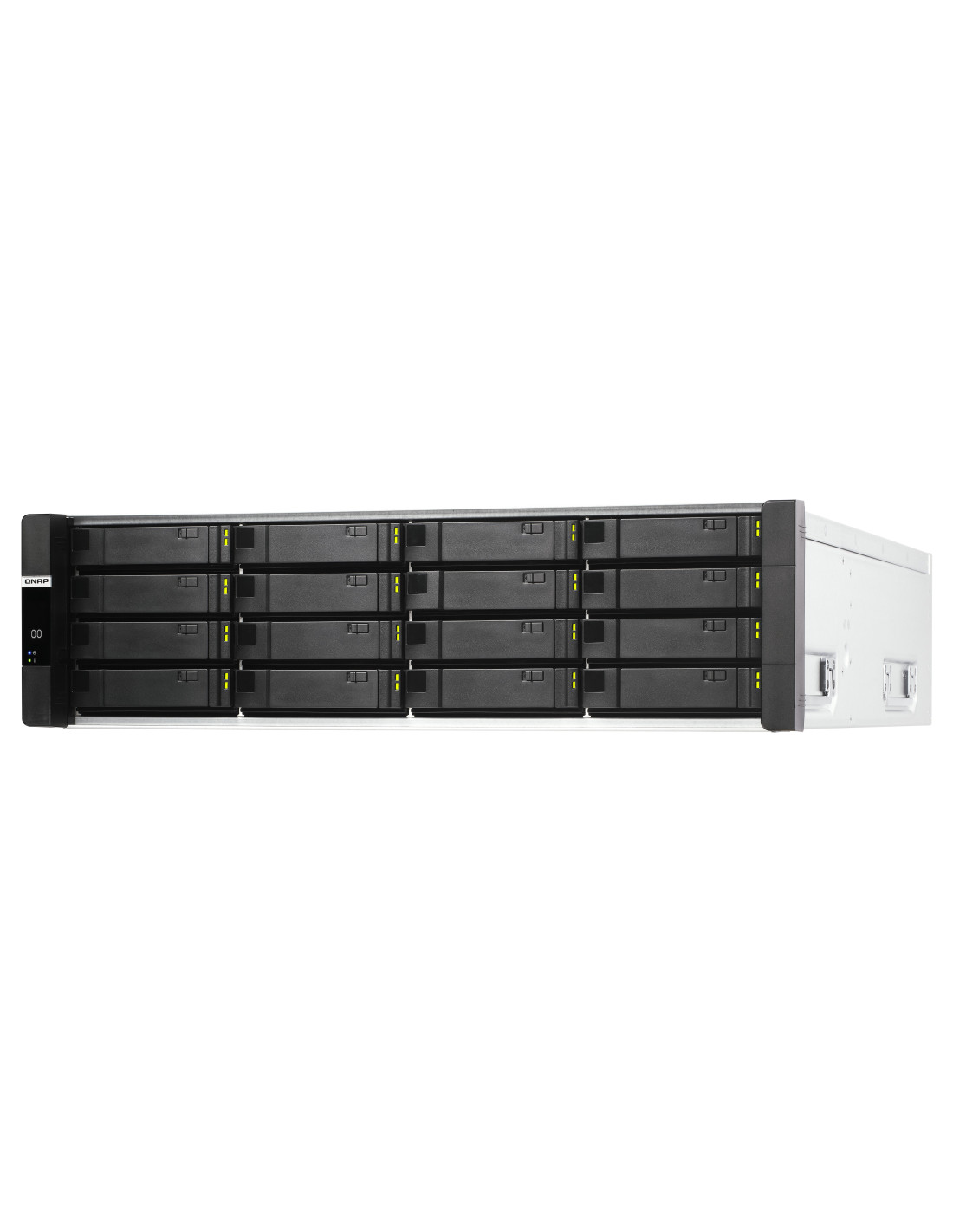

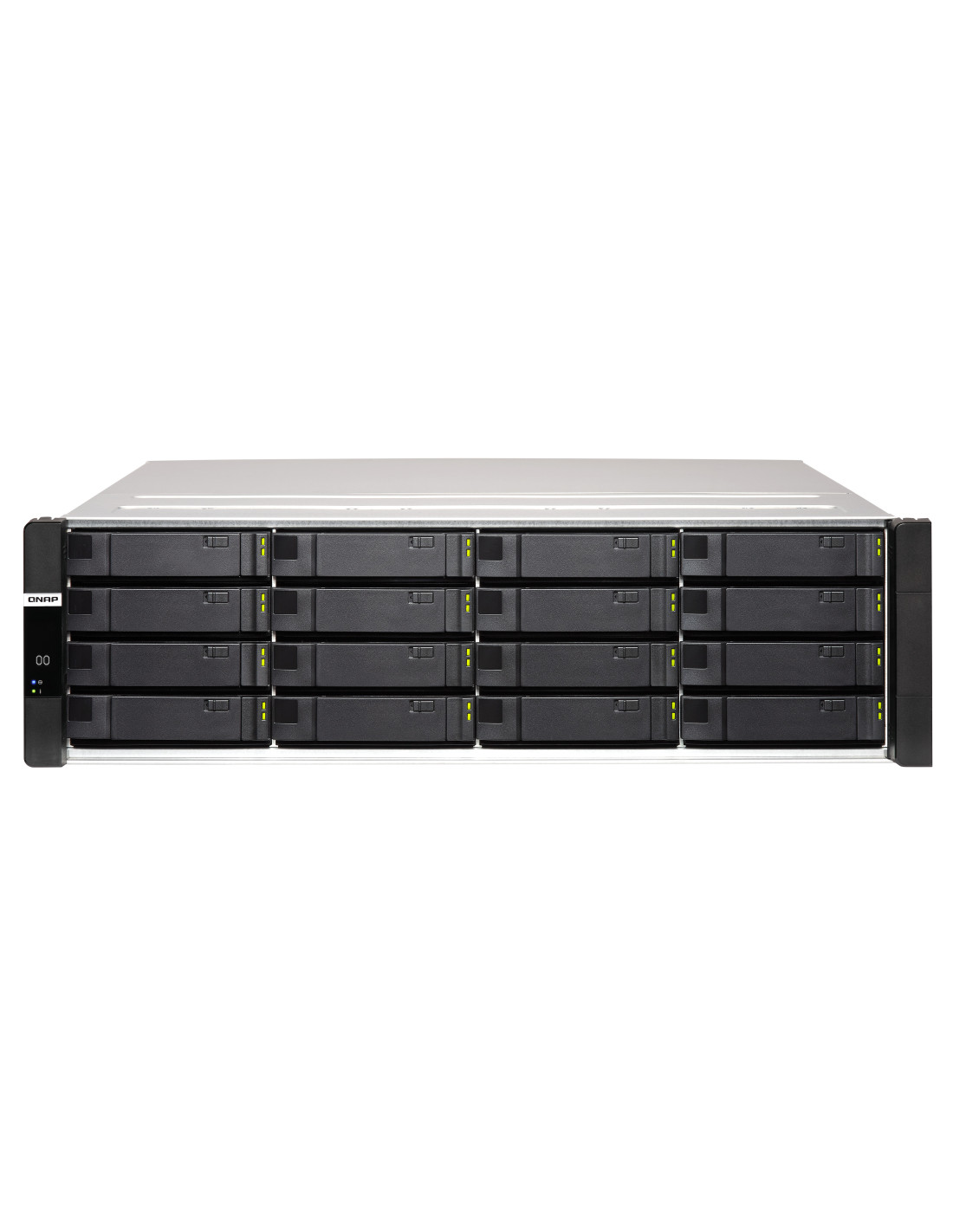

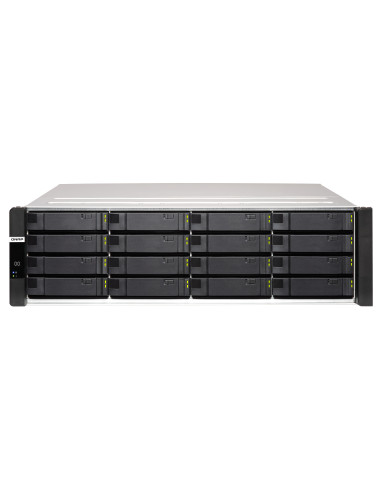

QNAP ES1686dc. Tipo: NAS. Tipo di case: Armadio (3U). Classe del dispositivo: Grandi Aziende. Famiglia processore: Intel® Xeon® D, Modello del processore: D-2142IT, Frequenza del processore: 1,9 GHz. RAM installata: 48 GB, Tipo di RAM: DDR4. Capacità di archiviazione totale installata: 0 TB. Sistema operativo incluso: QNAP Enterprise System
| Archiviazione |
| Unità di archiviazione installate | No |
| Capacità di archiviazione totale installata | 0 TB |
| Numero di unità di archiviazione installate | 0 |
| numero di dispositivi di archivio supportati | 16 |
| Tipi di unità di archiviazione installate | No |
| Tipi di unità di archiviazione supportate | HDD & SSD |
| Capacità dell'unità di archiviazione | 0 GB |
| Interfacce dell'unità di archiviazione supportate | Serial ATA III, Serial Attached SCSI (SAS) |
| Dimensioni dei dispositivi di archivio supportati | 2.5,3.5" |
| Numero di slot M.2 (M e B) | 2 |
| Supporto RAID | Sì |
| Livelli RAID | 0, 1, 5, 6, 10, 50, 60 |
| Alloggiamenti delle unità hot-swap | Sì |
| Sistemi file supportati | ZFS |
| Processore |
| Produttore processore | Intel |
| Famiglia processore | Intel® Xeon® D |
| Modello del processore | D-2142IT |
| Frequenza del processore | 1,9 GHz |
| Frequenza del processore turbo massima | 3 GHz |
| Numero di core del processore | 8 |
| Numero di threads del processore | 16 |
| Cache processore | 11 MB |
| Thermal Design Power (TDP) | 65 W |
| Memoria interna massima supportata dal processore | 512 GB |
| Processore (da zone) Conflict free | Sì |
| Memoria |
| RAM installata | 48 GB |
| Tipo di RAM | DDR4 |
| Massima RAM supportata | 512 GB |
| Fattore di forma memoria | RDIMM/LRDIMM |
| Memoria flash | 4000 MB |
| Collegamento in rete |
| Collegamento ethernet LAN | Sì |
| Velocità trasferimento Ethernet LAN | 1000,10000 Mbit/s |
| Velocità di trasmissione Ethernet LAN supportata (max) | 10000 Mbit/s |
| Wi-Fi | No |
| Supporto Jumbo Frames | Sì |
| Supporto Iscsi | Sì |
| Wake-on-LAN ready | Sì |
| Raggruppamento link | Sì |
| Connettività |
| Quantità porte Ethernet LAN (RJ-45) | 3 |
| Porta USB | Sì |
| Quantità porte USB 2.0 | 0 |
| Quantità di porte USB 3.2 Gen 1 (3.1 Gen 1) di tipo A | 2 |
| Porte Fibre Channel | 4 |
| Connettore a fibra ottica | SFP+ |
| slot PCI Express x8 (Gen 3.x) | 2 |
| Design |
| Tipo di case | Armadio (3U) |
| Tipo di raffreddamento | Attivo |
| Colore del prodotto | Nero |
| Numero di ventole | 3 ventola(e) |
| Diametro del ventilatore | 6 cm |
| Indicatori LED | Potenza, status, Sistema |
| Prestazione |
| Tipo | NAS |
| Classe del dispositivo | Grandi Aziende |
| Funzione di backup | Sì |
| Caratteristiche del backup | Cloud, iSCSI LUN |
| Allarme | Sì |
| Supporto multilingua | Sì |
| Emissione acustica | 55,8 dB |
| Snap shot | Sì |
| Gestione web-based | Sì |
| Supporto S.M.A.R.T. | Sì |
| Software |
| Sistema operativo incluso | QNAP Enterprise System |
| Sistema operativo Windows supportato | Windows 10, Windows 7, Windows 8 |
| Sistema operativo Linux supportato | Sì |
| Compatibilità sistema operativo Mac | Sì |
| Sistemi operativi server supportati | Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2016 |
| Gestione energetica |
| Posizione alimentazione | Da Incasso |
| Capacità dell'alimentatore | 770 W |
| Numero di alimentatori | 1 |
| Supporto Redundant power supply (RPS) | Sì |
| Consumi | 500,87 W |
| Tensione di ingresso AC | 90 - 264 V |
| Voltaggio del ventilatore | 12 V |
| Dimensioni e peso |
| Larghezza | 483,1 mm |
| Profondità | 630,6 mm |
| Altezza | 132 mm |
| Peso | 25,8 kg |
| Peso dell'imballo | 32,7 kg |
| Condizioni ambientali |
| Intervallo temperatura di funzionamento | 0 - 40 °C |
| Range di umidità di funzionamento | 5 - 95% |
| Dati logistici |
| Codice del Sistema Armonizzato (SA) | 84714100 |
| Altre caratteristiche |
| Certificazione | FCC A (USA)
CE ( EN55022 A, EN55024)
EN60950
BSMI
VCCI
CB
LVD |
| Processore ARK ID | 136432 |
